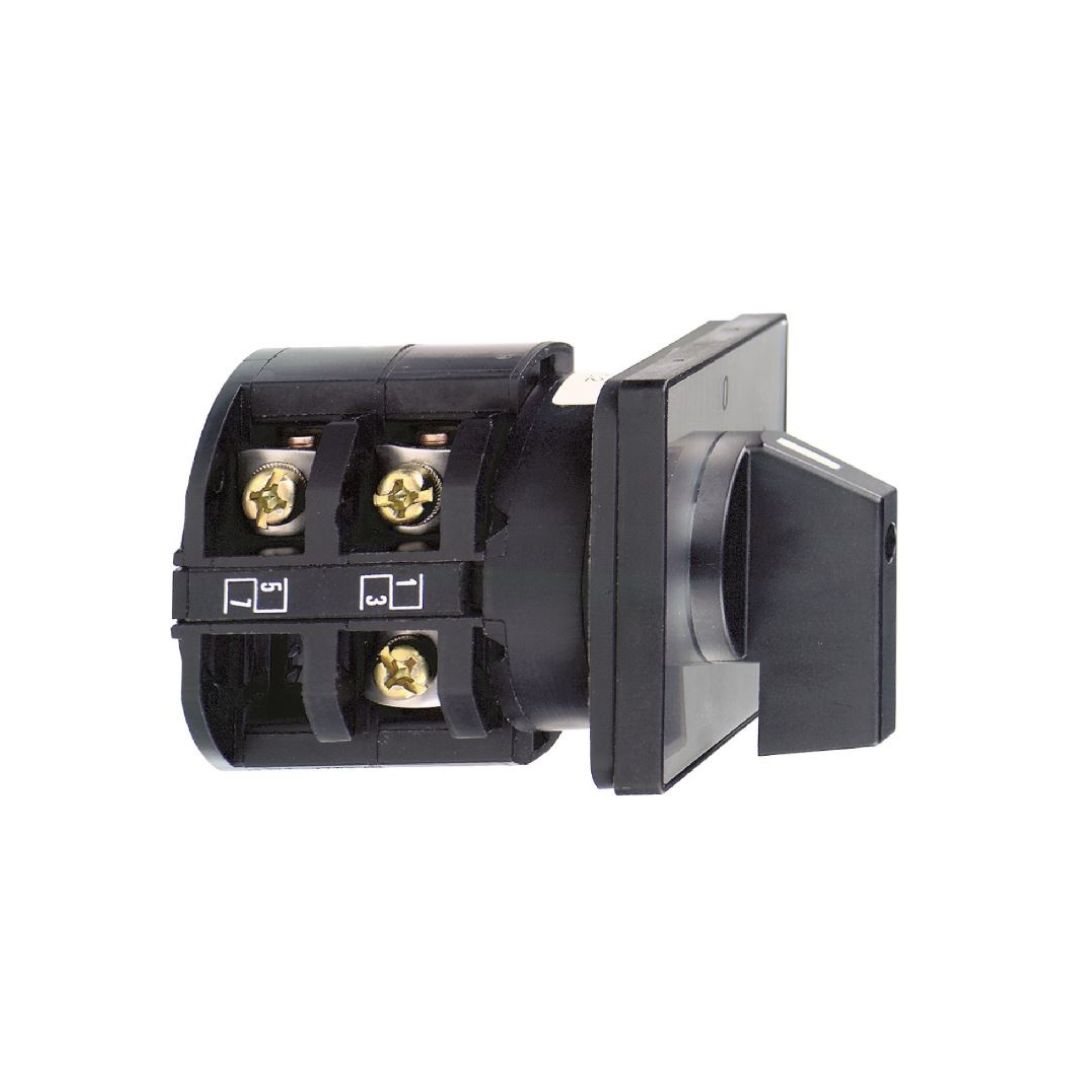

Cet inverseur commutateur à came 3 pôles est équipé d’un système de fixation à vis pour une installation sur une façade d’armoire électrique ou sur un boitier électrique étanche.
| Gamme de produit | Harmony K |
|---|---|
| Type de produit ou équipement | Commutateur à came complet |
| Nom de composant | K30 |
| [Ith] courant thermique conventionnel | 32 A |
| Montage du produit | Montage avant |
| Mode de fixation | 4 trous |
| Type de tête du contrôleur à came | Avec plastron 64 x 64 mm |
| Type d’unité de commande | Noir HAND-OFF-AUTO |
| Cadenassage de la commande rotative | Sans |
| Présentation de l’étiquette | Avec métallisé marquage, 1 – 0 – 2 noir marquage |
| Fonction du commutateur | Interrupteur inverseur |
| Rappel | Sans |
| Position Off | Avec position Off |
| Description des pôles | 4P |
| Positions angulaires | Droite : 0° – 60° Gauche : 0° – 300° |
| Degré de protection IP | IP5x conforming to CEI 60536 |
| Angle de commutation | 60 ° |
|---|---|
| [Ui] tension assignée d’isolement | 690 V (degré de pollution 3 chocs dans chaque direction X, Y et Z) se conformer à CEI 60947-5-1 |
| Courant de court-circuit | 5000 A |
| Protection contre les courts-circuits | 50 A cartouche fusible, type GITEKI |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à EN 947-1 6 kV se conformer à CEI 947-1 |
| Fonctionnement des contacts | Standard |
| Ouverture positive | Sans |
| Raccordement électrique | Borniers à vis-étrier captives rigide, capacité de serrage: 2 x 4 mm² Borniers à vis-étrier captives rigide, capacité de serrage: 2 x 6 mm² |
| Couple de serrage | 1,2 N.m |
| Pouvoir de commutation en mA | 11000 mA 50…60 Hz à 125 V 2 contact(s) pour inductive charge (D = 50 ms) 11000 mA 50…60 Hz à 180 V 3 contact(s) pour inductive charge (D = 50 ms) 11000 mA 50…60 Hz à 60 V 1 contact(s) pour inductive charge (D = 50 ms) 1200 mA 50…60 Hz à 220 V 1 contact(s) pour résistive charge (D = 1 ms) 1200 mA 50…60 Hz à 440 V 2 contact(s) pour résistive charge (D = 1 ms) 1200 mA 50…60 Hz à 660 V 3 contact(s) pour résistive charge (D = 1 ms) 16000 mA 50…60 Hz à 140 V 3 contact(s) pour inductive charge (D = 50 ms) 16000 mA 50…60 Hz à 48 V 1 contact(s) pour inductive charge (D = 50 ms) 16000 mA 50…60 Hz à 95 V 2 contact(s) pour inductive charge (D = 50 ms) 23000 mA 50…60 Hz à 125 V 2 contact(s) pour résistive charge (D = 1 ms) 23000 mA 50…60 Hz à 180 V 3 contact(s) pour résistive charge (D = 1 ms) 23000 mA 50…60 Hz à 60 V 1 contact(s) pour résistive charge (D = 1 ms) 25000 mA 50…60 Hz à 380…415 V 1 contact(s) pour inductive charge (D = 50 ms) 25000 mA 50…60 Hz à 60 V 2 contact(s) pour inductive charge (D = 50 ms) 25000 mA 50…60 Hz à 90 V 3 contact(s) pour inductive charge (D = 50 ms) 3200 mA 50…60 Hz à 110 V 1 contact(s) pour inductive charge (D = 50 ms) 3200 mA 50…60 Hz à 220 V 2 contact(s) pour inductive charge (D = 50 ms) 3200 mA 50…60 Hz à 330 V 3 contact(s) pour inductive charge (D = 50 ms) 32000 mA 50…60 Hz à 140 V 3 contact(s) pour résistive charge (D = 1 ms) 32000 mA 50…60 Hz à 250 V 1 contact(s) pour inductive charge (D = 50 ms) 32000 mA 50…60 Hz à 250 V 1 contact(s) pour résistive charge (D = 1 ms) 32000 mA 50…60 Hz à 48 V 1 contact(s) pour résistive charge (D = 1 ms) 32000 mA 50…60 Hz à 48 V 2 contact(s) pour inductive charge (D = 50 ms) 32000 mA 50…60 Hz à 48 V 2 contact(s) pour résistive charge (D = 1 ms) 32000 mA 50…60 Hz à 70 V 3 contact(s) pour inductive charge (D = 50 ms) 32000 mA 50…60 Hz à 70 V 3 contact(s) pour résistive charge (D = 1 ms) 32000 mA 50…60 Hz à 95 V 2 contact(s) pour résistive charge (D = 1 ms) 400 mA 50…60 Hz à 440 V 1 contact(s) pour résistive charge (D = 1 ms) 400 mA 50…60 Hz à 660 V 2 contact(s) pour résistive charge (D = 1 ms) 6500 mA 50…60 Hz à 110 V 1 contact(s) pour résistive charge (D = 1 ms) 6500 mA 50…60 Hz à 220 V 2 contact(s) pour résistive charge (D = 1 ms) 6500 mA 50…60 Hz à 330 V 3 contact(s) pour résistive charge (D = 1 ms) |
| Durée de vie mécanique | 300000 cycle |
| Largeur hors tout CAO | 64 mm |
| Hauteur hors tout CAO | 64 mm |
| Profondeur hors tout CAO | 106 mm |
| Poids du produit | 0,385 kg |
| Normes | CEI 60947-3 |
|---|---|
| Certifications du produit | EAC 120 V 2 hp monophasé EAC 240 V 5 hp monophasé EAC 240 V 5 hp CA EAC 480 V 20 hp CA |
| Traitement de protection | TH |
| Température de l’air ambiant en fonctionnement | -25…55 °C |
| Température ambiante de stockage | -40…70 °C |
| Classe de protection contre les chocs électriques | Classe B se conformer à CEI 60536 Classe B se conformer à NF C 20-455 |
| Type d’emballage 1 | PCE |
|---|---|
| Nb produits dans l’emballage 1 | 1 |
| Hauteur de l’emballage 1 | 11,500 cm |
| Largeur de l’emballage 1 | 7,200 cm |
| Longueur de l’emballage 1 | 7,200 cm |
| Poids de l’emballage 1 | 268,000 g |
| Type d’emballage 2 | S03 |
| Nb produits dans l’emballage 2 | 30 |
| Hauteur de l’emballage 2 | 30,000 cm |
| Largeur de l’emballage 2 | 30,000 cm |
| Longueur de l’emballage 2 | 40,000 cm |
| Poids de l’emballage 2 | 8,695 kg |
| Garantie | 18 mois |
|---|
