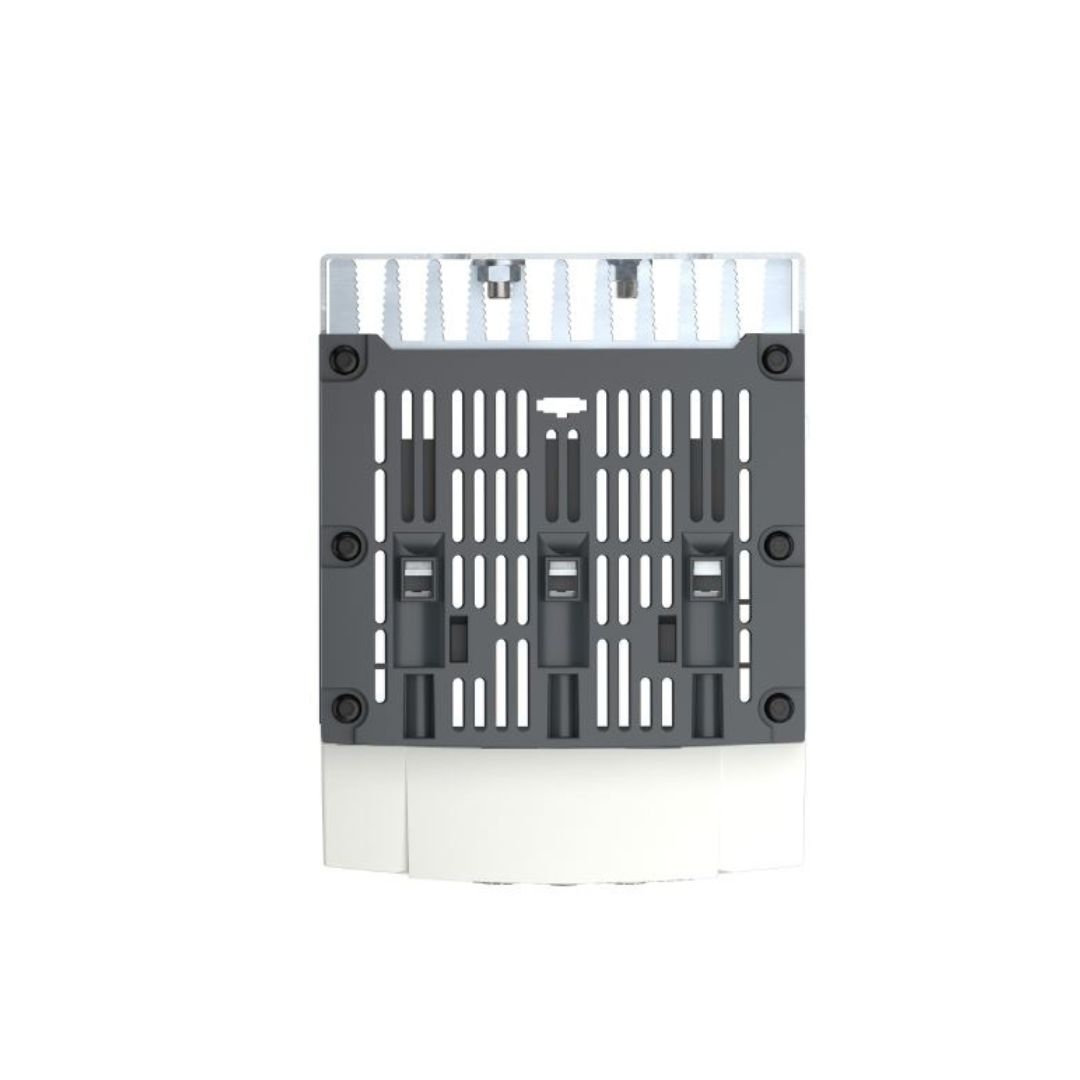

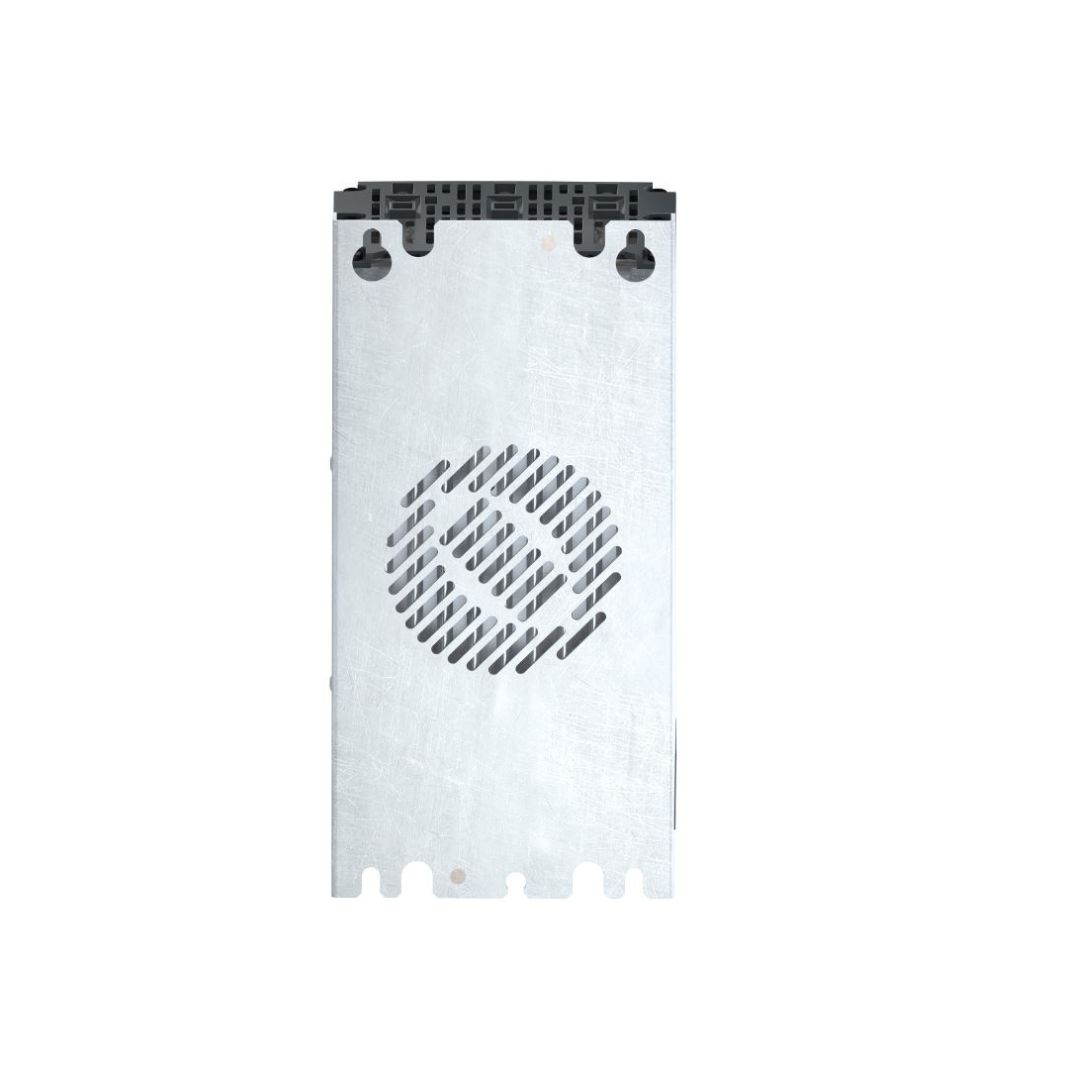

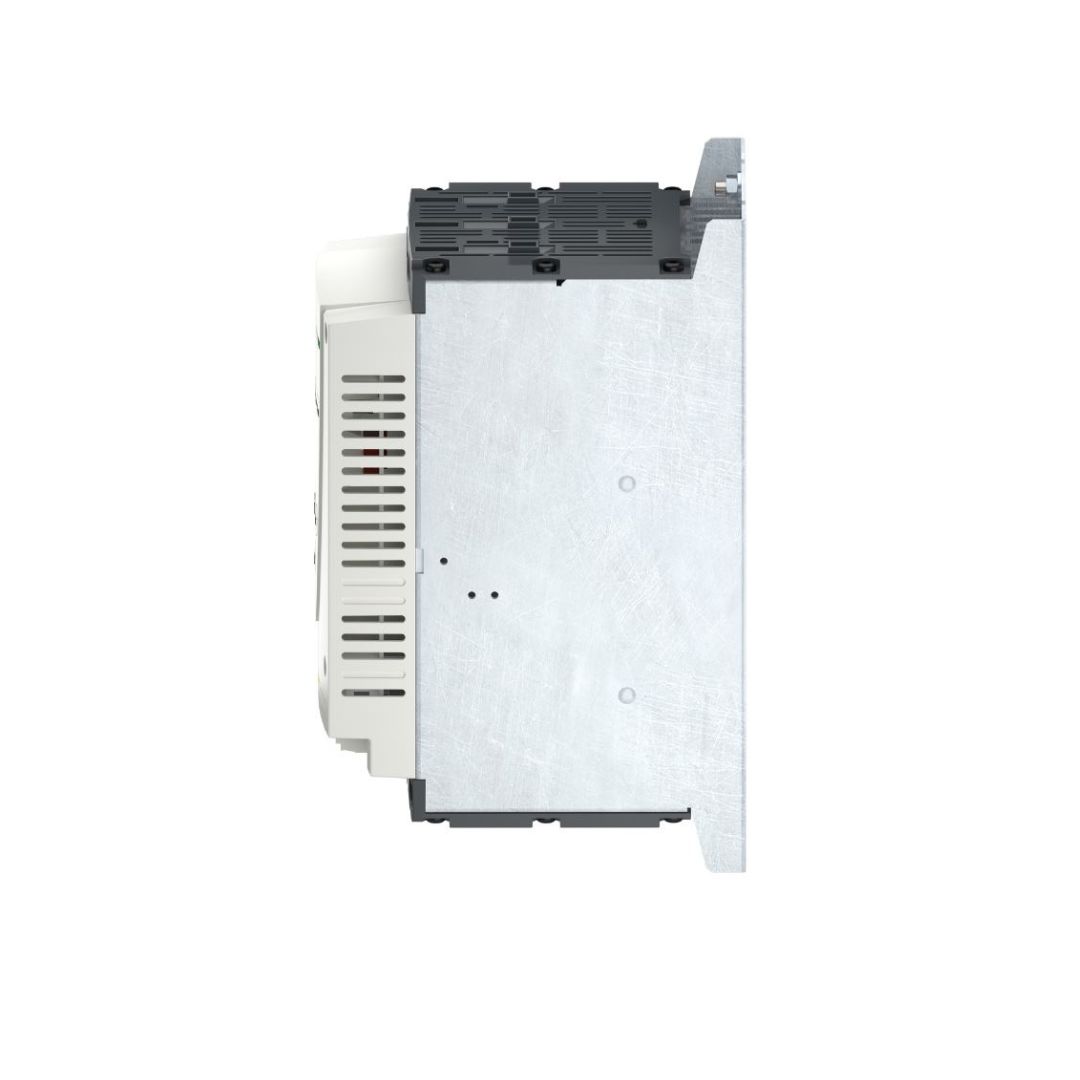

Ce démarreur progressif Altistart 22 peut alimenter des moteurs asynchrones triphasés en ligne d’alimentation ou en triangle. Il a une puissance nominale de 110 A et 230 V à 440 V, une puissance nominale jusqu’à 55 kW (400 V à 440 V dans la ligne d’alimentation) et jusqu’à 90 kW (400 V à 440 V dans le raccordement en triangle du moteur). Il est conçu pour les machines simples et complexes telles que les pompes centrifuges et à piston, les ventilateurs, les compresseurs à vis et les équipements de manutention. Le format ultraplat améliore la polyvalence ; permet un montage dans des châssis de tous types de machines. Il dispose d’un bypass intégré, ce qui réduit le bruit et diminue la dissipation thermique. La compatibilité avec le logiciel SoMove permet de transférer facilement les configurations et les paramètres, ce qui signifie que les pièces de rechange peuvent être installées rapidement. Il assure un démarrage en douceur de vos machines, en évitant les contraintes mécaniques et en prolongeant leur durée de vie.
Démarrage avec contrôle de couple (courant limité à 3,5 In)
Calibre du démarreur IcL
110 A pour raccordement dans la ligne d’alimentation du moteur pour applications standard
Degré de protection IP
IP2X
Batteries & durée de fonctionnement
Variante de construction
Avec dissipateur thermique
Fonction disponible
Contournement interne
Limites de la tension d’alimentation
195…484 V
Fréquence d’alimentation
50…60 Hz – 15…15 %
Fréquence du réseau
45…66 Hz
Raccordement de l’appareil
Dans la ligne d’alimentation du moteur
Aux bornes en triangle du moteur
[Uc] tension circuit de commande
230 V – 15…10 % 50 Hz
Consommation du circuit de contrôle
20 W
Nombre de sorties TOR
2
Type de sortie logique
Sorties relais R1 230 V en marche, alarme, déclenché, arrêt, marche, démarrage, prêt O/F
Sorties relais R2 230 V en marche, alarme, déclenché, arrêt, marche, démarrage, prêt O/F
Courant commuté minimum
100 mA à 12…24 V CC (sorties relais)
Courant commuté maximum
5 A 30 V CA résistive 1 sorties relais
5 A 30 V CC résistive 1 sorties relais
2 A 30 V CA inductive 0,4 20 ms sorties relais
2 A 30 V CC inductive 7 ms sorties relais
Nombre d’entrées TOR
3
Type d’entrée logique
(LI1, LI2, LI3) logique, 5 mA 4,3 kOhm
Tension d’entrée logique
24 V <= 30 V
Entrée logique
Logique positive LI1, LI2, LI3 à l’état 0 : < 5 V et <= 2 mA à l’état 1 : > 11 V, >= 5 mA
Courant de sortie
0,4…1 Icl réglable
Entrée de la sonde PTC
750 Ohm
Protocole de communication
Modbus
Type de connecteur
1 RJ45
Liaison informatique de communication
Série
Interface physique
RS485 multipoint
Vitesse de transmission
4800, 9600 or 19200 bps
Appareil installé
31
Type de protection
Défaut de phase : ligne
Protection thermique : moteur
Protection thermique : démarreur
Marquage
EAC
Type de refroidissement
Convection forcée
Position de montage
Vertical +/- 10 degrés
Hauteur
356 mm
Largeur
150 mm
Profondeur
229,5 mm
Poids du produit
18 kg
Plage de puissance moteur AC – 3
30…50 kW à 200…240 V CA
55…100 kW à 380…440 V CA
Type de démarreur moteur
Démarreur progressif
Environnement
Compatibilité électromagnétique
Émission conduite niveau A conforming to CEI 60947-4-2
Ondes oscillantes amorties niveau 3 conforming to CEI 61000-4-12
Décharge électrostatique niveau 3 conforming to CEI 61000-4-3
Immunité aux transitoires électriques niveau 4 conforming to CEI 61000-4-5
Immunité contre les interférences radio-électriques rayonnées niveau 3 conforming to CEI 61000-4-3
Impulsion tension/courant niveau 3 conforming to CEI 61000-4-5
Normes
CEI 60947-4-2
Certifications du produit
UL 1059
CSA
GOST CEI 60947-5-1
cULus
CE
Tenue aux vibrations
1 kV (f= 13…200 Hz) conforming to CEI 60068-2-75
1,5 mm (f= 2…13 Hz) conforming to CEI 60068-2-75
Tenue aux chocs mécaniques
15 mA pour 11 ms se conformer à CEI 60068-2-32
Pression acoustique
56 dB
Degré de pollution
Niveau 2 conforme à CEI 60715
Humidité relative
0…95 % sans condensation ni chute d’eau se conformer à CEI 60068-2-3
Température de l’air ambiant pour le fonctionnement
-10…40 °C (avec réduction de la tension de fonctionnement 560 V CA)
40…60 °C (avec réduction de courant de 2,2 % par degré)
Température ambiante de stockage
-25…70 °C
Altitude de fonctionnement
<= 1000 m avec réduction de la tension de fonctionnement 560 V CA
> 1000…< 2000 m avec réduction de charge de 2.2 % par 100 m supplémentaire
