Gamme de produits | Relais électromécaniques Harmony |
---|---|
Nom de la série | Relais d’interface |
Type de produit ou de composant | Relais enfichable |

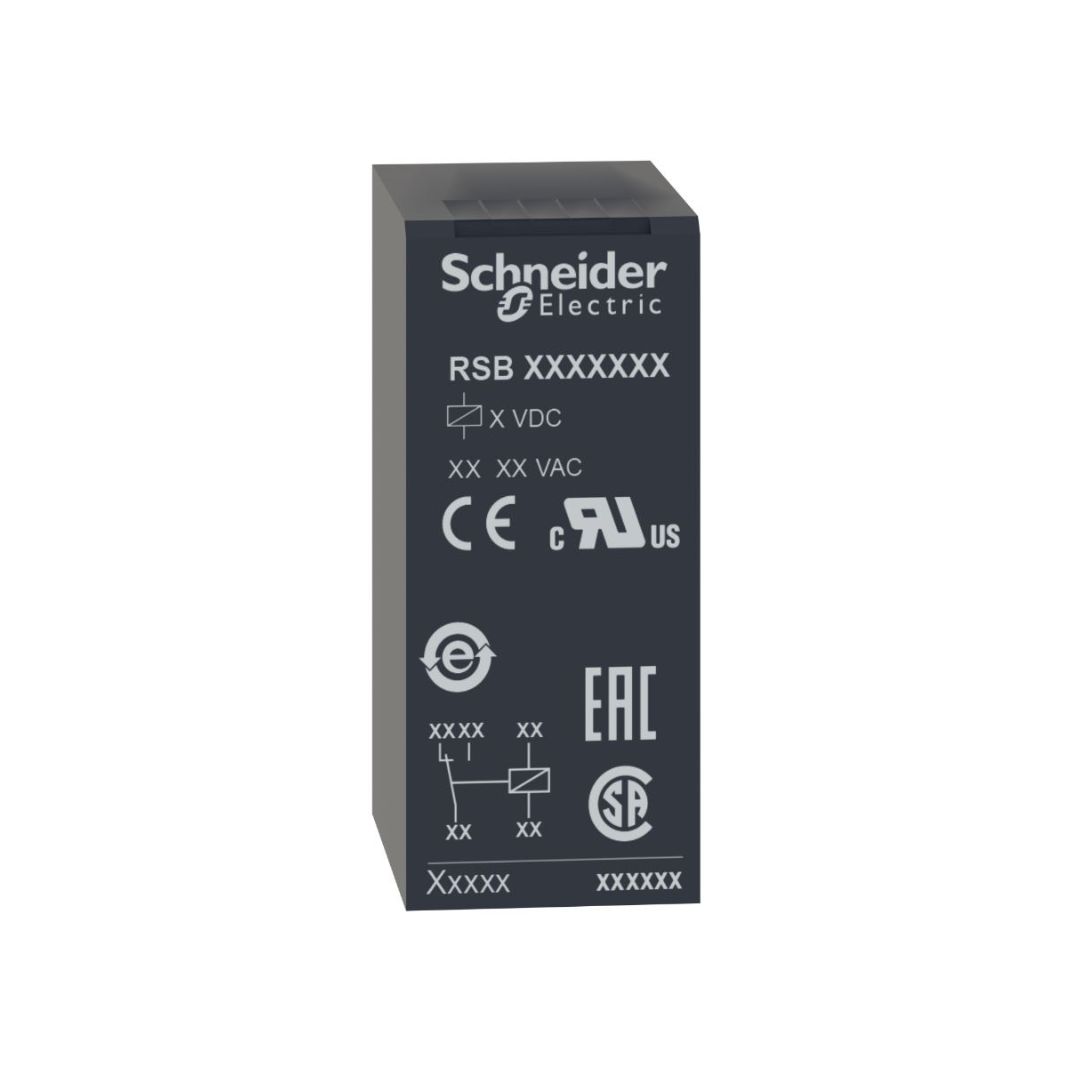

Nom abrégé de l’appareil | RSB |
Type et composition des contacts | 2 C/O |
Opération de contact | Standard |
[Uc] tension du circuit de commande | 230 V c.a. 50/60 Hz |
[Ithe] courant thermique conventionnel fermé | 8 A à -40…40 °C |
LED d’état | Sans |
type de contrôle | Sans bouton poussoir |
Forme de la broche | Plat (type PCB) |
---|---|
résistance moyenne de la bobine | Réseau 33000 Ohm : AC à 20 °C +/- 10 % |
[Ue] tension nominale de fonctionnement | 184…345 V c.a. 50/60 Hz |
[Ui] tension d’isolement nominale | 400 V conforme à la norme IEC 60947 |
[Uimp] tension nominale de tenue aux chocs | 3,6 kV conforme à la norme IEC 61000-4-5 |
Matériel de contact | Alliage d’argent (AgNi) |
[Ie] courant nominal de fonctionnement | 4 A (AC-1/DC-1) NF conforme à la norme IEC 8 A (AC-1/DC-1) NO conforme à la norme IEC |
courant de commutation minimal | 10 mA |
Tension de commutation maximale | 300 V DC conforme à la norme IEC |
tension de commutation minimale | 12 V |
Capacité de commutation maximale | 2000 VA/224 W |
charge nominale résistive | 8 A à 250 V CA 8 A à 28 V CC |
Capacité de commutation minimale | 120 mW à 10 mA, 12 V |
Taux d’exploitation | <= 600 cycles/heure sous charge <= 18000 cycles/heure à vide |
Durabilité mécanique | 5000000 cycles |
Durabilité électrique | 100 000 cycles, 8 A à 250 V, AC-1 NO 100 000 cycles, 4 A à 250 V, AC-1 NC |
Durée de fonctionnement | 20 ms de fonctionnement, 20 ms de réinitialisation |
Consommation moyenne de bobine | 0,75 VA CA |
Seuil de chute de tension | >= 0,15 Uc CA |
Données sur la fiabilité de la sécurité | B10d = 100000 |
Catégorie de protection | RT I |
Niveaux de test | Montage de groupe de niveau A |
Position de travail | N’importe quelle position |
Poids du produit | 0,014 kg |
Vente par quantité indivisible | 10 |
Présentation de l’appareil | Produit complet |
Rigidité diélectrique | 1000 V AC entre les contacts 2500 V AC entre les pôles 5000 V AC entre la bobine et le contact |
---|---|
Normes | CSA C22.2 No 14 UL 508 CEI 61810-1 |
Certifications de produits | CSA EAC UL |
Température de l’air ambiant pour le stockage | -40…85 °C |
Résistance aux vibrations | +/- 1 mm (f= 10…55 Hz) conforme à la norme IEC 60068-2-6 |
Degré de protection IP | IP40 conforme à la norme IEC 60529 |
Résistance aux chocs | 10 gn (durée = 11 ms) pour non-fonctionnement conformément à la norme IEC 60068-2-27 5 gn (durée = 11 ms) pour fonctionnement conformément à la norme IEC 60068-2-27 |
Température de l’air ambiant pour le fonctionnement | -40…70 °C (CA) |
Type d’unité de colis 1 | PCE |
---|---|
Nombre d’unités dans le paquet 1 | 1 |
Paquet 1 Hauteur | 1.200 cm |
Paquet 1 Largeur | 2.000 cm |
Longueur du paquet 1 | 2.900 cm |
Poids du colis 1 | 13.000 g |
Type d’unité de colis 2 | BB1 |
Nombre d’unités dans le paquet 2 | 10 |
Paquet 2 Hauteur | 1.700 cm |
Paquet 2 Largeur | 2.500 cm |
Paquet 2 Longueur | 31.100 cm |
Poids du colis 2 | 146.000 g |
Type d’unité de colis 3 | S01 |
Nombre d’unités dans le paquet 3 | 350 |
Paquet 3 Hauteur | 15.000 cm |
Paquet 3 Largeur | 15.000 cm |
Paquet 3 Longueur | 40.000 cm |
Paquet 3 Poids | 5,240 kg |
Garantie | 18 mois |
---|
