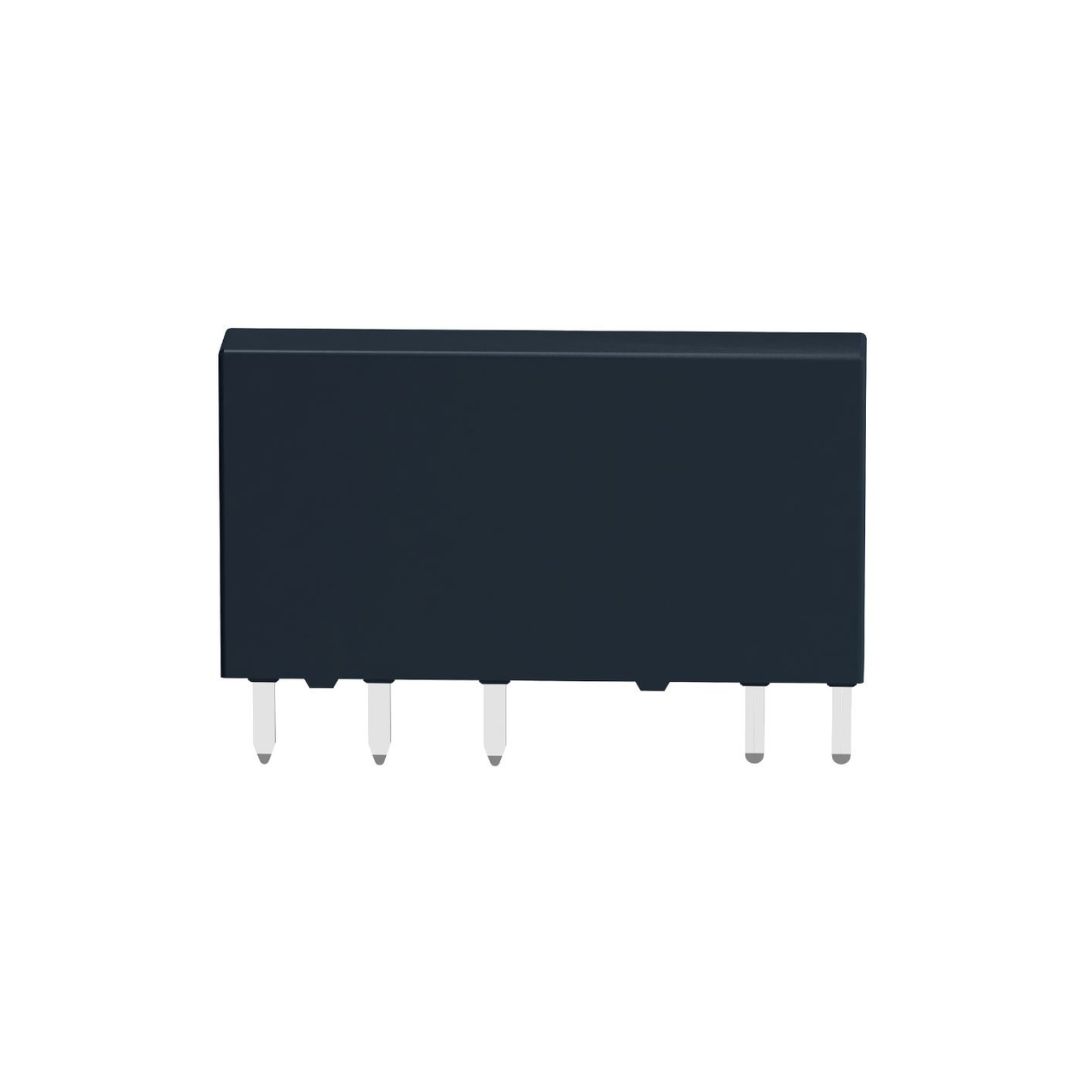

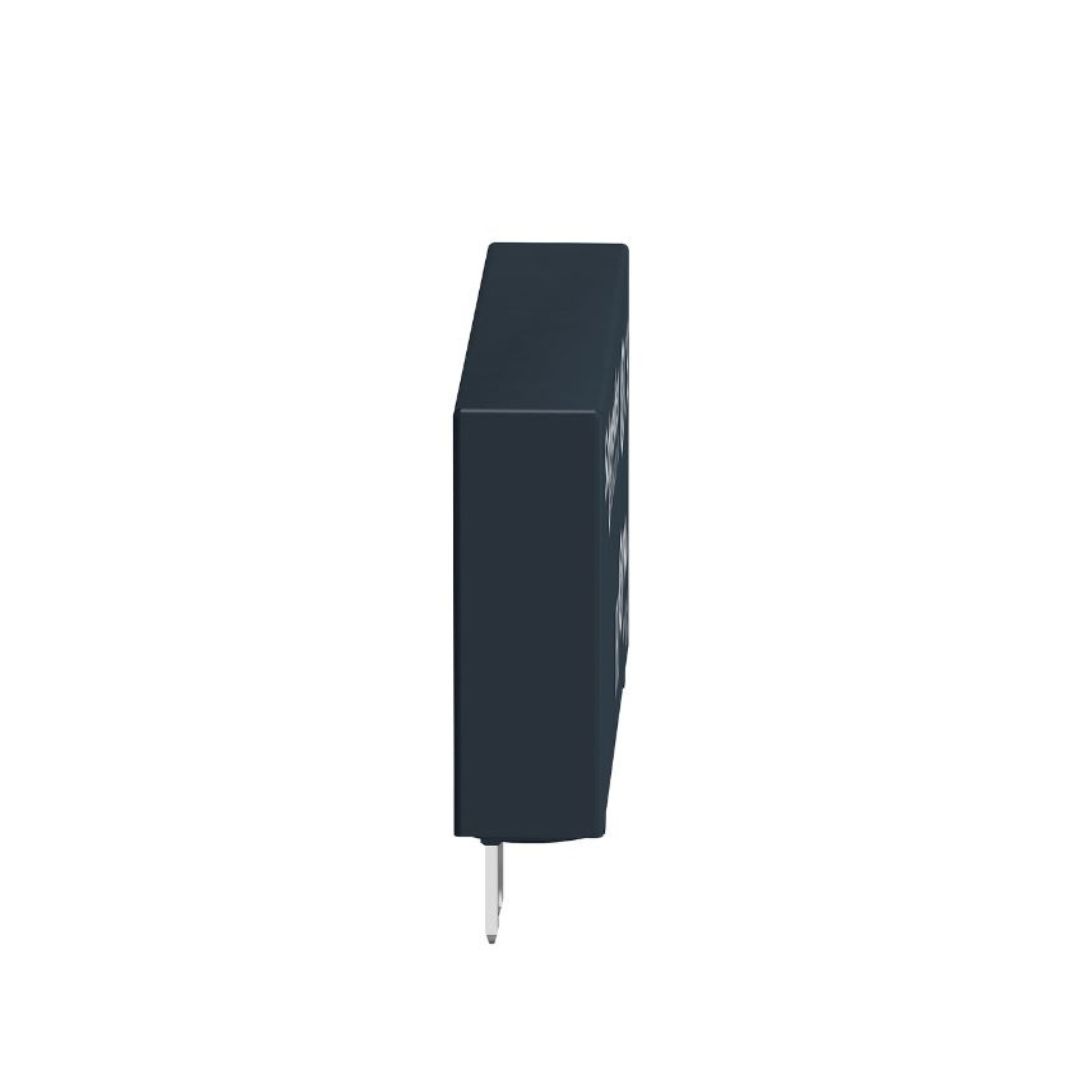

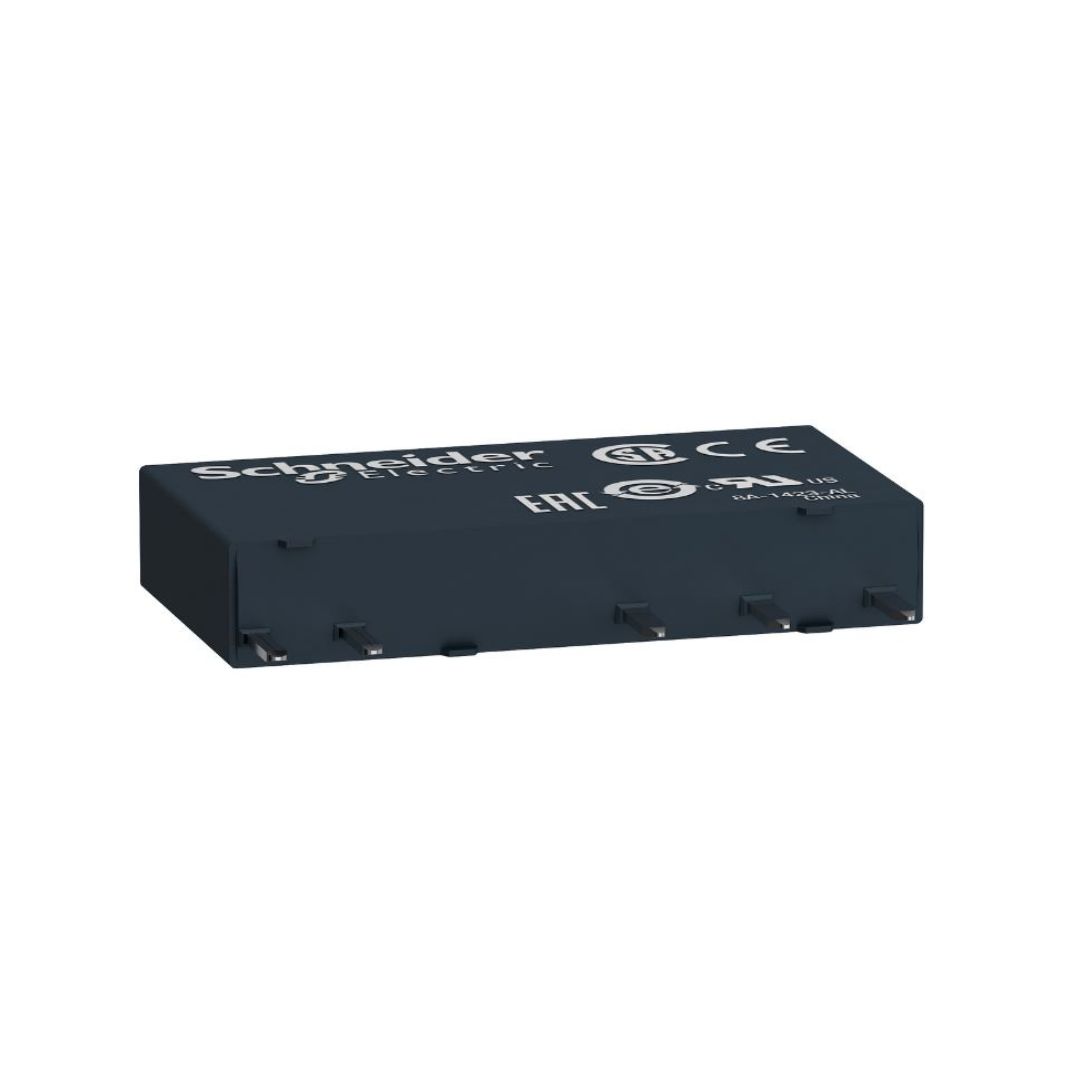

Zelio Relay RSL – relais embrochable 5 BROCHES- 1OF 6A – 24VDC SCHNEIDER, RSL1AB4BD
Description
« Ce relais enfichable d’interface mince Harmony RSL a une tension de commande de bobine de 24 V CC et dispose d’un contact inverseur SPDT (unipolaire bidirectionnel) avec une valeur nominale de 6 A. » « Il offre un grand choix de contacts pour une utilisation à courant nominal élevé. » « Il permet de réduire la taille des boîtiers et d’augmenter la fiabilité des machines, vous pouvez le monter presque partout. » « L’un des relais d’interface les plus minces du marché, avec une largeur de 6 mm, il peut être installé presque partout. » « Installation et retrait faciles du relais de son support. » « Il est compatible avec les exigences des applications à haut pouvoir de coupure ou à faible courant. » « Utilisation des systèmes automatisés logiques câblés pour compléter les fonctions des contrôleurs logiques programmables industriels (PLC). » « [supprimer] » « Affichage de l’état avec LED, signal clair de jour comme de nuit. »
Catégorie : Relais a broche 24V DC – 5 broche
Caractéristiques
| Gamme de produits | Relais électromécaniques Harmony |
|---|---|
| Nom de la série | Relais d’interface mince |
| Type de produit ou de composant | Relais enfichable |
| Nom abrégé de l’appareil | RSL |
| Type et composition des contacts | 1 C/O |
| Opération de contact | Standard |
| [Uc] tension du circuit de commande | 24 V CC |
| [Ithe] courant thermique conventionnel fermé | 6 A -40…131 °F (-40…55 °C) |
| LED d’état | Sans |
| Type de contrôle | Sans bouton poussoir |
| Forme de la broche | Plat (type PCB) |
|---|---|
| Résistance moyenne | 3390 Ohm à 23 °C (73 °F) +/- 15 % |
| Limites de tension nominale de fonctionnement | 18…33,6 V CC |
| [Ui] tension d’isolement nominale | 250 V CEI 277 V cUL |
| [Uimp] tension nominale de tenue aux chocs | 6 kV CEI |
| Matériel de contact | Alliage d’argent (AgSnO2) |
| [Ie] courant nominal de fonctionnement | 6 A CA-1/CC-1)CEI/UL |
| courant de commutation minimal | 100 mA |
| Tension de commutation maximale | 277 V |
| Tension de commutation minimale | 12 V |
| Capacité de commutation maximale | 1500 VA 150 W |
| Capacité de commutation minimale | 120 mW |
| Taux d’exploitation | <= 360 cycles/heure en charge <= 18000 cycles/heure à vide |
| Durabilité mécanique | 10000000 cycles |
| Durabilité électrique | 60 000 cycles, 6 A à 250 V, AC-1 C/O |
| Durée de fonctionnement | 5 ms réinitialiser 12 ms |
| Catégorie de protection | RT III |
| Niveaux de test | Montage de groupe de niveau A |
| Position de travail | N’importe quelle position |
| Largeur | 0,2 po (5 mm) |
| Hauteur | 1,1 po (28 mm) |
| Profondeur | 0,7 po (18,5 mm) |
| Description des bornes ISO n°1 | (11-12-14)OC (A1-A2)CO |
| Poids du produit | 0,0119 lb (É.-U.) (0,0054 kg) |
| Courant de charge | 6 A 250 V CA Distance de montage 0,5 mm |
| Consommation moyenne de bobine | 0,17 W |
| Seuil de chute de tension | >= 0,05 Uc |
| Données sur la fiabilité de la sécurité | B10d = 60000 |
| Support de montage | Prise ou PCB |
| Présentation de l’appareil | Produit complet |
| Rigidité diélectrique | 1000 V AC entre les contacts 4000 V AC entre la bobine et le contact |
|---|---|
| Normes | CSA C22.2 n° 14 CEI 61810-1 UL 508 |
| Certifications des produits | CSA UL EAC |
| Température de l’air ambiant pour le stockage | -40…158 °F (-40…70 °C) |
| Résistance aux vibrations | +/- 1 mm (f= 10…55 Hz) conforme à la norme IEC 60068-2-6 |
| Degré de protection IP | IP40 conforme à la norme IEC 60529 |
| Résistance aux chocs | 5 gn 11 ms) non opérationnel IEC 60068-2-27 5 gn 11 ms) en fonctionnement IEC 60068-2-27 |
| Température de l’air ambiant pour le fonctionnement | -40…131 °F (-40…55 °C) |
| Catégorie | US10CP221127 |
|---|---|
| Barème des remises | 0CP2 |
| Code GTIN | 3606480077975 |
| Possibilité de retour | Oui |
| Pays d’origine | NOUS |
| Type d’unité de colis 1 | PCE |
|---|---|
| Nombre d’unités dans le paquet 1 | 1 |
| Paquet 1 Hauteur | 0,20 po (0,500 cm) |
| Paquet 1 Largeur | 0,59 po (1,500 cm) |
| Longueur du paquet 1 | 1,10 po (2,800 cm) |
| Poids du colis 1 | 0,176 oz (5,000 g) |
| Type d’unité de colis 2 | BB1 |
| Nombre d’unités dans le paquet 2 | 10 |
| Paquet 2 Hauteur | 0,28 po (0,700 cm) |
| Paquet 2 Largeur | 0,94 po (2,400 cm) |
| Paquet 2 Longueur | 12,01 pouces (30,500 cm) |
| Poids du colis 2 | 2,504 oz (71,000 g) |
| Type d’unité de colis 3 | S01 |
| Nombre d’unités dans le paquet 3 | 500 |
| Paquet 3 Hauteur | 5,91 pouces (15 000 cm) |
| Paquet 3 Largeur | 5,91 pouces (15 000 cm) |
| Paquet 3 Longueur | 15,75 pouces (40 000 cm) |
| Paquet 3 Poids | 8,627 lb (É.-U.) (3,913 kg) |
| Garantie | 18 mois |
|---|
